Here some examples:

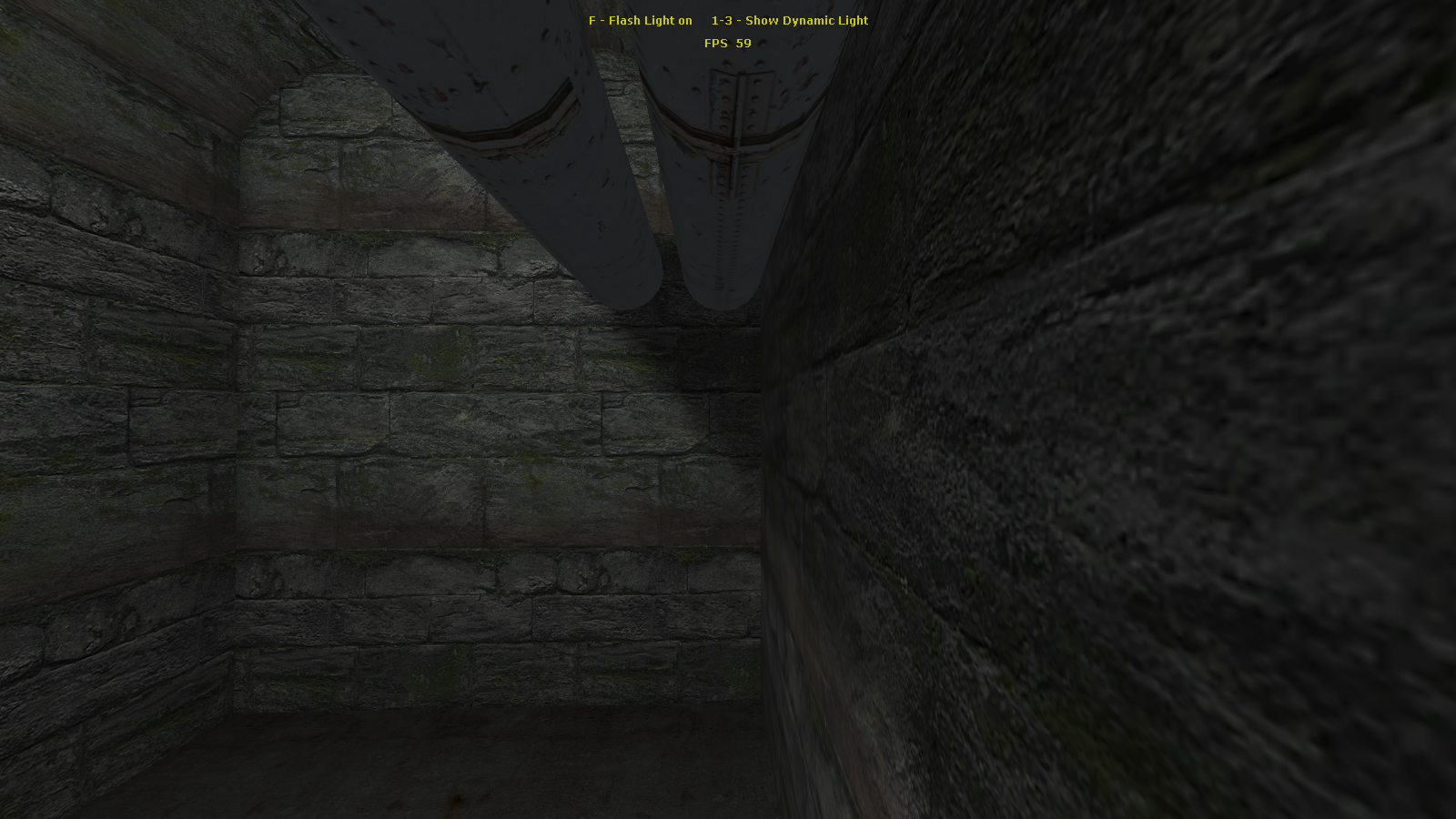

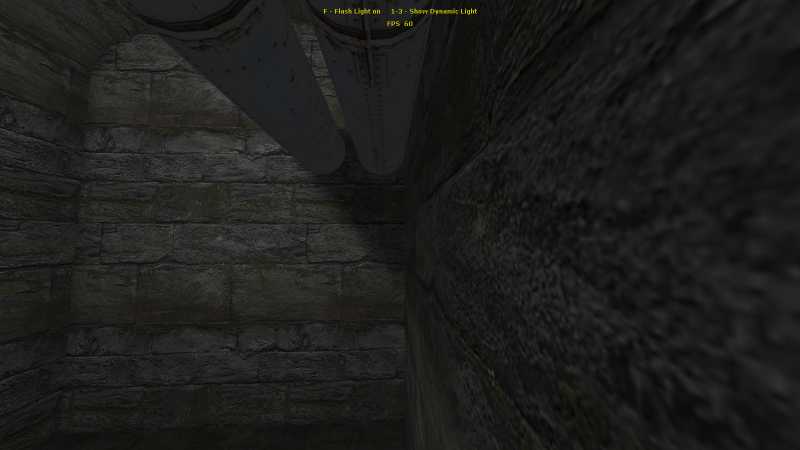

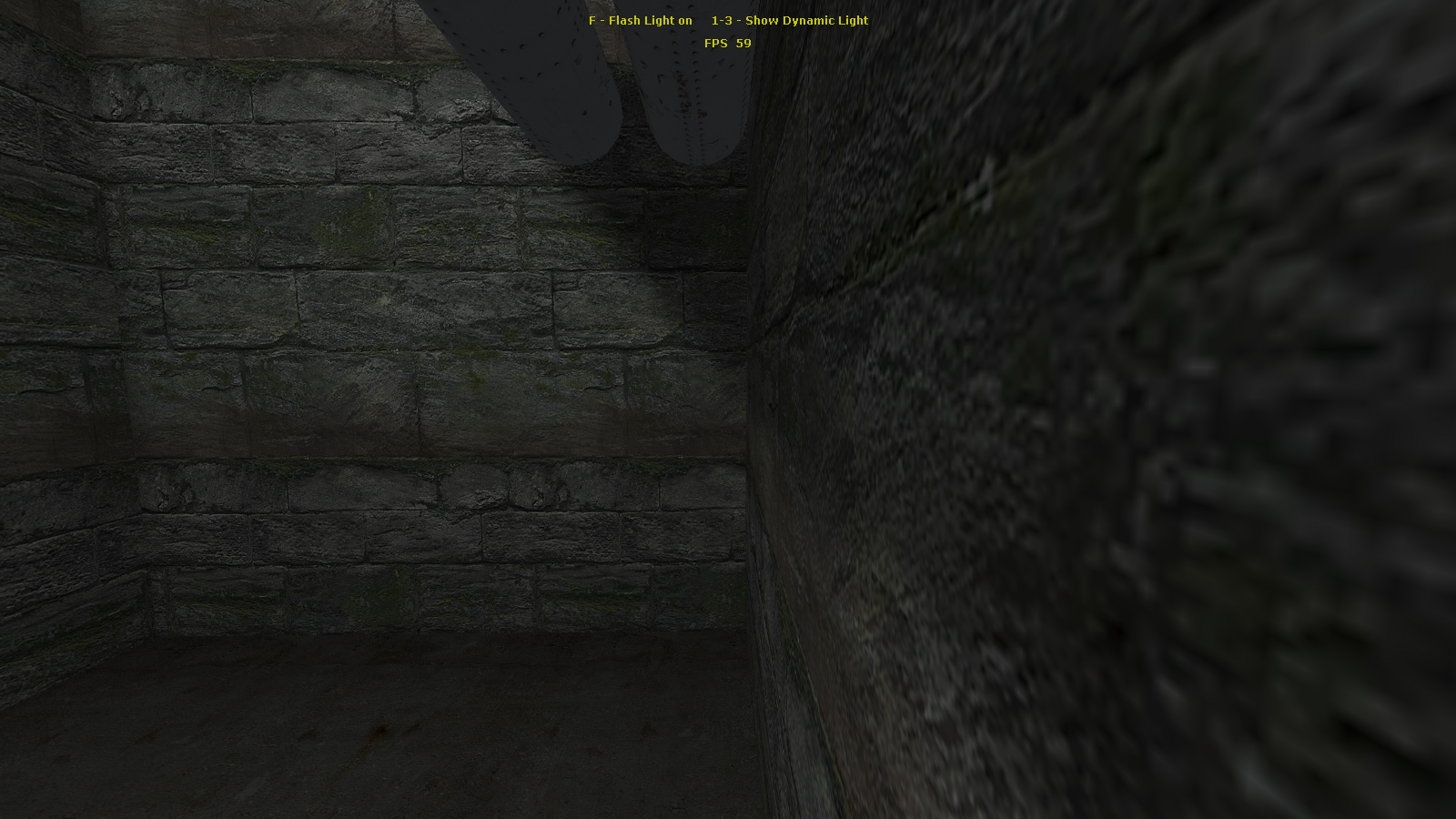

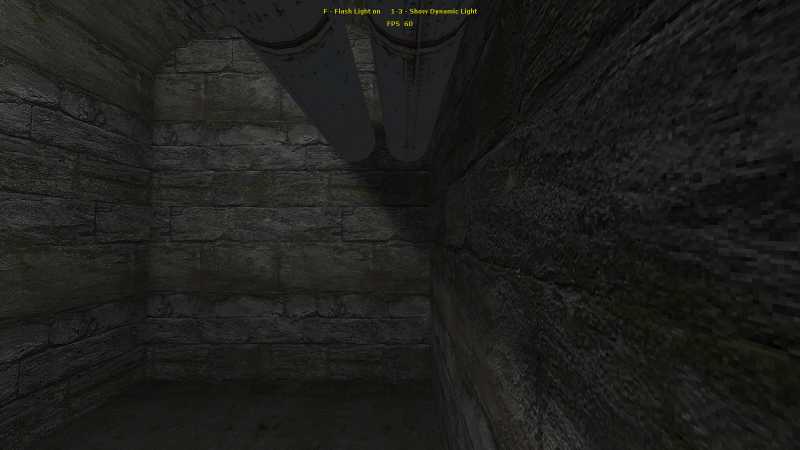

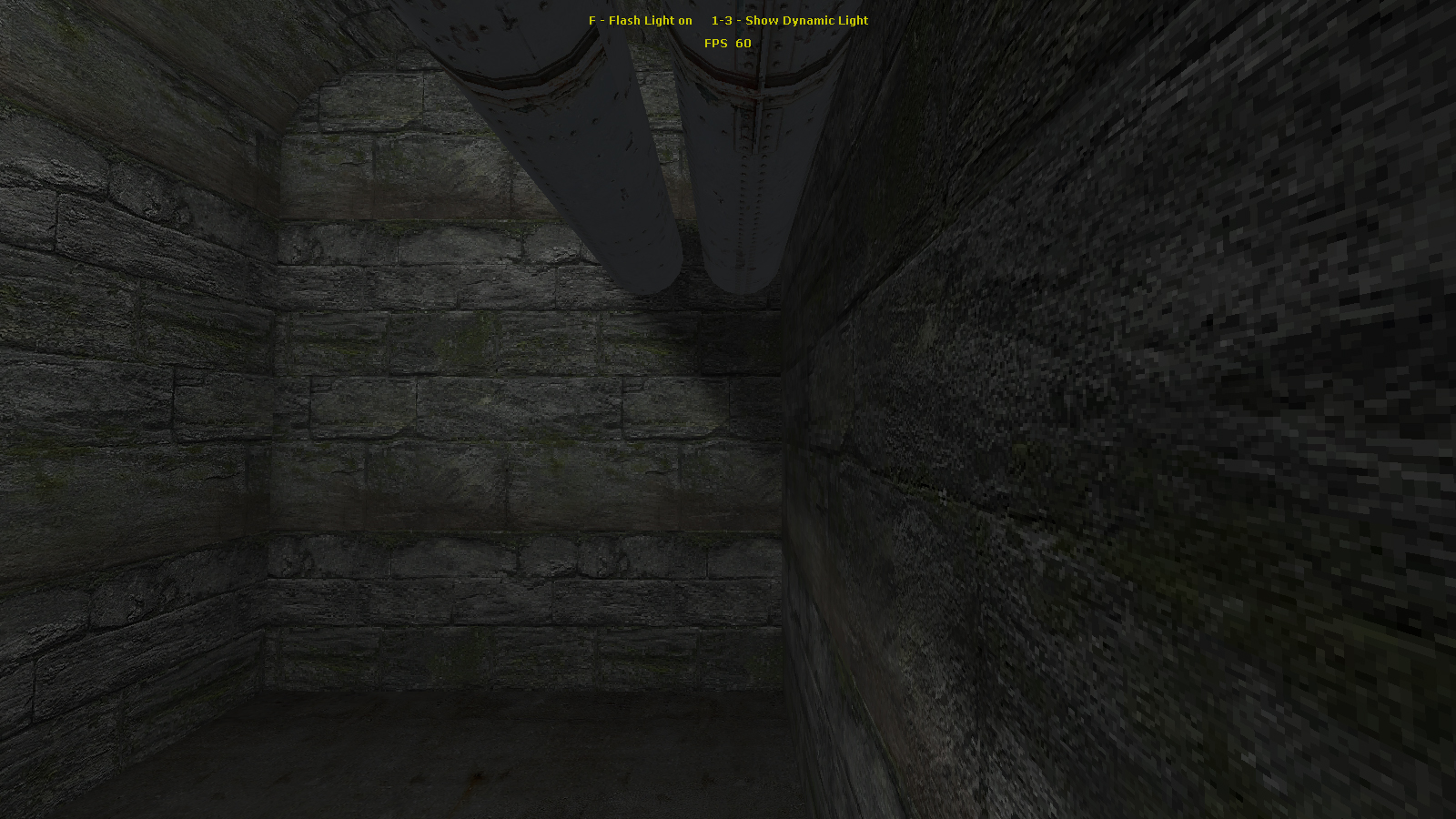

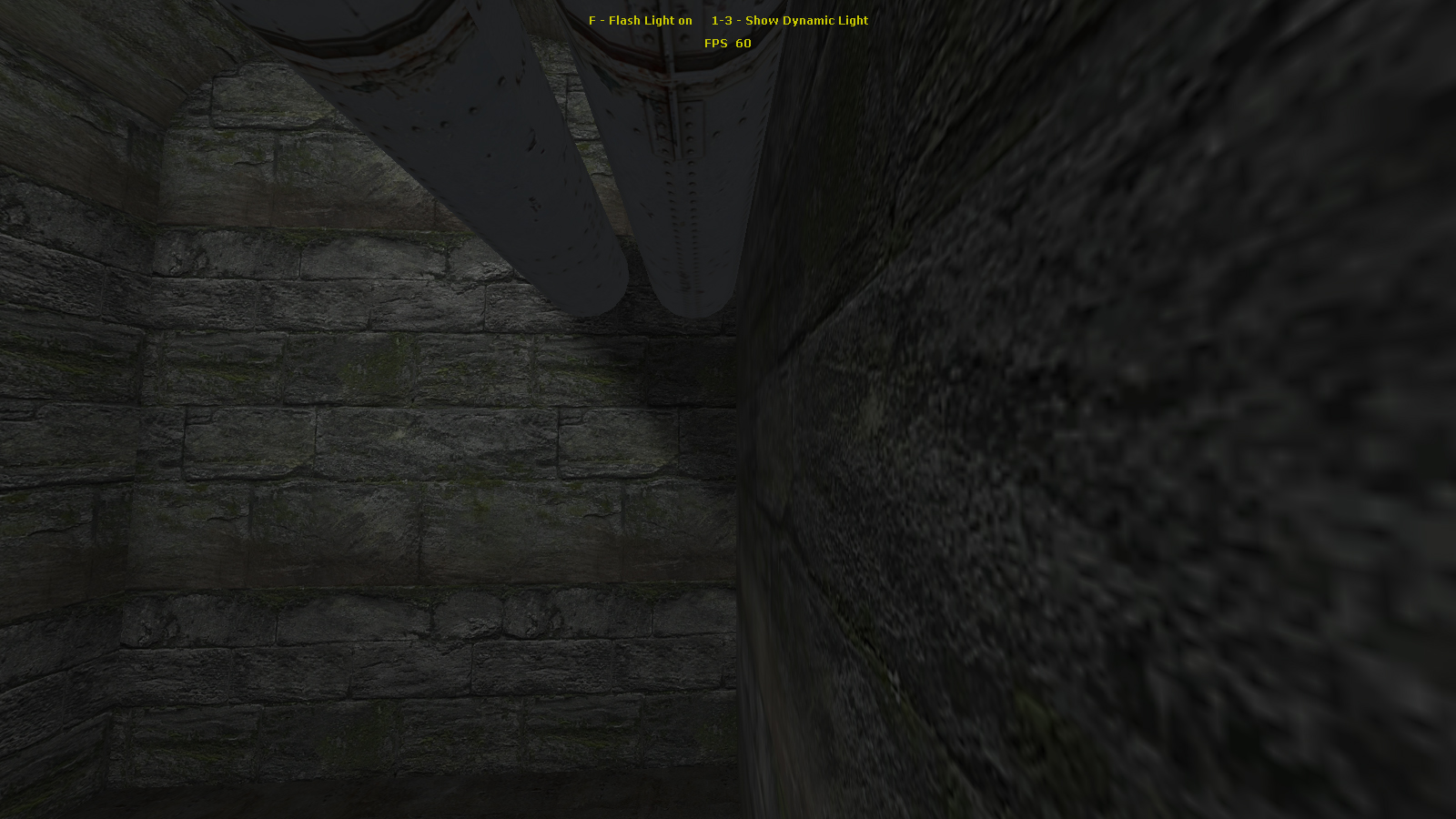

Anisotropic 16x flashlight effect.
//====================================================
// Flash Light
//====================================================
// By EVOLVED
// www.evolved-software.com
//====================================================
//--------------
// un-tweaks
//--------------
matrix WorldVP:WorldViewProjection;
matrix World:World;
matrix ViewInv:ViewInverse;
matrix ViewMat={0.5,0,0,0.5,0,-0.5,0,0.5,0,0,0.5,0.5,0,0,0,1};
//--------------
// tweaks
//--------------
float4 LightPosition={150.0f, 150.0f, 0.0f, 1.0f};
float LightRange=1000.0f;
float BrightNess=1.0f;
matrix LightProjMatrix;
float3 LightPosition_1={0.0f, 50.0f, 0.0f};
float3 LightColor_1={1.0f, 1.0f, 1.0f};
float LightRange_1=55.0f;
float3 LightPosition_2={50.0f, 50.0f, 0.0f};
float3 LightColor_2={1.0f, 0.0f, 0.0f};
float LightRange_2=55.0f;
float3 LightPosition_3={100.0f, 50.0f, 0.0f};
float3 LightColor_3={0.0f, 1.0f, 0.0f};
float LightRange_3=55.0f;
float3 LightPosition_4={150.0f, 50.0f, 0.0f};
float3 LightColor_4={0.0f, 0.0f, 1.0f};
float LightRange_4=55.0f;
float3 LightPosition_5={0.0f, 50.0f, 50.0f};
float3 LightColor_5={1.0f, 1.0f, 1.0f};
float LightRange_5=55.0f;
float3 LightPosition_6={50.0f, 50.0f, 50.0f};
float3 LightColor_6={1.0f, 0.0f, 0.0f};
float LightRange_6=55.0f;
float4 FogColor={0.4f, 0.36f, 0.3f, 1.0f};
float FogRange=4000.0f;
float Alpha=1.0f;
//--------------
// Textures
//--------------
texture BaseTX <string Name="";>;
sampler Base = sampler_state
{
texture = <BaseTX>;
MagFilter=anisotropic;
MinFilter=anisotropic;
MipFilter=anisotropic;
MaxAnisotropy=16;
};
texture LightmapTX <string Name="";>;
sampler Lightmap = sampler_state
{
texture = <LightmapTX>;
};
texture ProjetLightTX <string Name = "";>;
sampler ProjetLight = sampler_state
{
Texture = <ProjetLightTX>;
AddressU=Border;
AddressV=Border;
AddressW=Border;
MagFilter=Linear;
MinFilter=Point;
MipFilter=None;
};
//--------------
// structs
//--------------
struct Finput
{
float4 Pos:POSITION;
float2 UVA:TEXCOORD0;
float2 UVB:TEXCOORD1;
float3 Normal:NORMAL;
};
struct Foutput
{
float4 OPos:POSITION;
float2 TexA:TEXCOORD0;
float2 TexB:TEXCOORD1;
float3 Attenuation:TEXCOORD2;
float Diffuse:TEXCOORD3;
float4 Proj:TEXCOORD4;
float Fog:FOG;
};
struct input
{
float4 Pos:POSITION;
float2 UVA:TEXCOORD0;
float3 Normal:NORMAL;
};
struct output
{
float4 OPos:POSITION;
float2 TexA:TEXCOORD0;
float3 Attenuation:TEXCOORD1;
float Diffuse:TEXCOORD2;
};
struct output0
{
float4 OPos:POSITION;
float2 TexA:TEXCOORD0;
float3 Attenuation:TEXCOORD1;
float Diffuse:TEXCOORD2;
float3 Attenuation0:TEXCOORD3;
float Diffuse0:TEXCOORD4;
};
//--------------
// vertex shader
//--------------
Foutput VS(Finput IN)
{
Foutput OUT;
OUT.OPos=mul(IN.Pos,WorldVP);
OUT.TexA=IN.UVA;
OUT.TexB=IN.UVB;
float3 Wnor=mul(IN.Normal,World); Wnor=normalize(Wnor);
float3 WPos=mul(IN.Pos,World);
float3 LightPos=LightPosition-WPos;
OUT.Attenuation=-LightPos/LightRange;
OUT.Diffuse=saturate(0.05f+mul(Wnor,LightPos)*0.05f);
OUT.Proj=mul(ViewMat,mul(float4(LightPos,1),LightProjMatrix));
float3 ViewPos=ViewInv[3].xyz-WPos;
OUT.Fog=1-saturate(dot(ViewPos/FogRange,ViewPos/FogRange));
return OUT;
}
output VS_L1(input IN)
{
output OUT;
OUT.OPos=mul(IN.Pos,WorldVP);
OUT.TexA=IN.UVA;
float3 Wnor=mul(IN.Normal,World); Wnor=normalize(Wnor);
float3 WPos=mul(IN.Pos,World);
float3 LightPos=LightPosition_1-WPos;
OUT.Attenuation=-LightPos/LightRange_1;
OUT.Diffuse=saturate(0.05f+mul(Wnor,LightPos)*0.05f);
return OUT;
}
output0 VS_L2(input IN)
{
output0 OUT;
OUT.OPos=mul(IN.Pos,WorldVP);
OUT.TexA=IN.UVA;
float3 Wnor=mul(IN.Normal,World); Wnor=normalize(Wnor);
float3 WPos=mul(IN.Pos,World);
float3 LightPos=LightPosition_1-WPos;
OUT.Attenuation=-LightPos/LightRange_1;
OUT.Diffuse=saturate(0.05f+mul(Wnor,LightPos)*0.05f);
LightPos=LightPosition_2-WPos;
OUT.Attenuation0=-LightPos/LightRange_2;
OUT.Diffuse0=saturate(0.05f+mul(Wnor,LightPos)*0.05f);
return OUT;
}
output VS_L3(input IN)
{
output OUT;
OUT.OPos=mul(IN.Pos,WorldVP);
OUT.TexA=IN.UVA;
float3 Wnor=mul(IN.Normal,World); Wnor=normalize(Wnor);
float3 WPos=mul(IN.Pos,World);
float3 LightPos=LightPosition_3-WPos;
OUT.Attenuation=-LightPos/LightRange_3;
OUT.Diffuse=saturate(0.05f+mul(Wnor,LightPos)*0.05f);
return OUT;
}
output0 VS_L4(input IN)
{
output0 OUT;
OUT.OPos=mul(IN.Pos,WorldVP);
OUT.TexA=IN.UVA;
float3 Wnor=mul(IN.Normal,World); Wnor=normalize(Wnor);
float3 WPos=mul(IN.Pos,World);
float3 LightPos=LightPosition_3-WPos;
OUT.Attenuation=-LightPos/LightRange_3;
OUT.Diffuse=saturate(0.05f+mul(Wnor,LightPos)*0.05f);
LightPos=LightPosition_4-WPos;
OUT.Attenuation0=-LightPos/LightRange_4;
OUT.Diffuse0=saturate(0.05f+mul(Wnor,LightPos)*0.05f);
return OUT;
}
output VS_L5(input IN)
{
output OUT;
OUT.OPos=mul(IN.Pos,WorldVP);
OUT.TexA=IN.UVA;
float3 Wnor=mul(IN.Normal,World); Wnor=normalize(Wnor);
float3 WPos=mul(IN.Pos,World);
float3 LightPos=LightPosition_5-WPos;
OUT.Attenuation=-LightPos/LightRange_5;
OUT.Diffuse=saturate(0.05f+mul(Wnor,LightPos)*0.05f);
return OUT;
}
output0 VS_L6(input IN)
{
output0 OUT;
OUT.OPos=mul(IN.Pos,WorldVP);
OUT.TexA=IN.UVA;
float3 Wnor=mul(IN.Normal,World); Wnor=normalize(Wnor);
float3 WPos=mul(IN.Pos,World);
float3 LightPos=LightPosition_5-WPos;
OUT.Attenuation=-LightPos/LightRange_5;
OUT.Diffuse=saturate(0.05f+mul(Wnor,LightPos)*0.05f);
LightPos=LightPosition_6-WPos;
OUT.Attenuation0=-LightPos/LightRange_6;
OUT.Diffuse0=saturate(0.05f+mul(Wnor,LightPos)*0.05f);
return OUT;
}
//--------------
// pixel shader
//--------------
float4 PS(Foutput IN) : COLOR
{
float4 Texture=tex2D(Base,IN.TexA);
float3 LightM=tex2D(Lightmap,IN.TexB);
LightM +=LightM;
float PixelLight=1-saturate(dot(IN.Attenuation,IN.Attenuation));
PixelLight=(PixelLight*IN.Diffuse)*BrightNess;
float3 FlashLight=tex2Dproj(ProjetLight,IN.Proj)*PixelLight;
return float4(Texture*(LightM+FlashLight),Texture.w*Alpha);
}
float4 PS_L1(output IN) : COLOR
{
float4 Texture=tex2D(Base,IN.TexA);
float PixelLight=1-saturate(dot(IN.Attenuation,IN.Attenuation));
float3 Light=PixelLight*LightColor_1*IN.Diffuse;
return float4(Texture*Light,Texture.w*Alpha);
}
float4 PS_L2(output0 IN) : COLOR
{
float4 Texture=tex2D(Base,IN.TexA);
float PixelLight=1-saturate(dot(IN.Attenuation,IN.Attenuation));
float3 Light=PixelLight*LightColor_1*IN.Diffuse;
PixelLight=1-saturate(dot(IN.Attenuation0,IN.Attenuation0));
Light=Light+PixelLight*LightColor_2*IN.Diffuse0;
return float4(Texture*Light,Texture.w*Alpha);
}
float4 PS_L3(output IN) : COLOR
{
float4 Texture=tex2D(Base,IN.TexA);
float PixelLight=1-saturate(dot(IN.Attenuation,IN.Attenuation));
float3 Light=PixelLight*LightColor_3*IN.Diffuse;
return float4(Texture*Light,Texture.w*Alpha);
}
float4 PS_L4(output0 IN) : COLOR
{
float4 Texture=tex2D(Base,IN.TexA);
float PixelLight=1-saturate(dot(IN.Attenuation,IN.Attenuation));
float3 Light=PixelLight*LightColor_3*IN.Diffuse;
PixelLight=1-saturate(dot(IN.Attenuation0,IN.Attenuation0));
Light=Light+PixelLight*LightColor_4*IN.Diffuse0;
return float4(Texture*Light,Texture.w*Alpha);
}
float4 PS_L5(output IN) : COLOR
{
float4 Texture=tex2D(Base,IN.TexA);
float PixelLight=1-saturate(dot(IN.Attenuation,IN.Attenuation));
float3 Light=PixelLight*LightColor_5*IN.Diffuse;
return float4(Texture*Light,Texture.w*Alpha);
}
float4 PS_L6(output0 IN) : COLOR
{
float4 Texture=tex2D(Base,IN.TexA);
float PixelLight=1-saturate(dot(IN.Attenuation,IN.Attenuation));
float3 Light=PixelLight*LightColor_5*IN.Diffuse;
PixelLight=1-saturate(dot(IN.Attenuation0,IN.Attenuation0));
Light=Light+PixelLight*LightColor_6*IN.Diffuse0;
return float4(Texture*Light,Texture.w*Alpha);
}
//--------------
// techniques
//--------------
technique Light0
{
pass p0
{
vertexShader = compile vs_2_0 VS();
pixelShader = compile ps_2_0 PS();
FOGCOLOR=(FogColor);
FOGENABLE=TRUE;
}
}
technique Light1
{
pass p0
{
vertexShader = compile vs_2_0 VS();
pixelShader = compile ps_2_0 PS();
FOGCOLOR=(FogColor);
FOGENABLE=TRUE;
}
pass p1
{
vertexShader = compile vs_2_0 VS_L1();
pixelShader = compile ps_2_0 PS_L1();
AlphaBlendEnable = True;
SrcBlend = One;
DestBlend = One;
}
}
technique Light2
{
pass p0
{
vertexShader = compile vs_2_0 VS();
pixelShader = compile ps_2_0 PS();
FOGCOLOR=(FogColor);
FOGENABLE=TRUE;
}
pass p1
{
vertexShader = compile vs_2_0 VS_L2();
pixelShader = compile ps_2_0 PS_L2();
AlphaBlendEnable = True;
SrcBlend = One;
DestBlend = One;
}
}
technique Light3
{
pass p0
{
vertexShader = compile vs_2_0 VS();
pixelShader = compile ps_2_0 PS();
FOGCOLOR=(FogColor);
FOGENABLE=TRUE;
}
pass p1
{
vertexShader = compile vs_2_0 VS_L2();
pixelShader = compile ps_2_0 PS_L2();
AlphaBlendEnable = True;
SrcBlend = One;
DestBlend = One;
}
pass p2
{
vertexShader = compile vs_2_0 VS_L3();
pixelShader = compile ps_2_0 PS_L3();
AlphaBlendEnable = True;
SrcBlend = One;
DestBlend = One;
}
}
technique Light4
{
pass p0
{
vertexShader = compile vs_2_0 VS();
pixelShader = compile ps_2_0 PS();
FOGCOLOR=(FogColor);
FOGENABLE=TRUE;
}
pass p1
{
vertexShader = compile vs_2_0 VS_L2();
pixelShader = compile ps_2_0 PS_L2();
AlphaBlendEnable = True;
SrcBlend = One;
DestBlend = One;
}
pass p2
{
vertexShader = compile vs_2_0 VS_L4();
pixelShader = compile ps_2_0 PS_L4();
AlphaBlendEnable = True;
SrcBlend = One;
DestBlend = One;
}
}
technique Light5
{
pass p0
{
vertexShader = compile vs_2_0 VS();
pixelShader = compile ps_2_0 PS();
FOGCOLOR=(FogColor);
FOGENABLE=TRUE;
}
pass p1
{
vertexShader = compile vs_2_0 VS_L2();
pixelShader = compile ps_2_0 PS_L2();
AlphaBlendEnable = True;
SrcBlend = One;
DestBlend = One;
}
pass p2
{
vertexShader = compile vs_2_0 VS_L4();
pixelShader = compile ps_2_0 PS_L4();
AlphaBlendEnable = True;
SrcBlend = One;
DestBlend = One;
}
pass p3
{
vertexShader = compile vs_2_0 VS_L5();
pixelShader = compile ps_2_0 PS_L5();
AlphaBlendEnable = True;
SrcBlend = One;
DestBlend = One;
}
}
technique Light6
{
pass p0
{
vertexShader = compile vs_2_0 VS();
pixelShader = compile ps_2_0 PS();
FOGCOLOR=(FogColor);
FOGENABLE=TRUE;
}
pass p1
{
vertexShader = compile vs_2_0 VS_L2();
pixelShader = compile ps_2_0 PS_L2();
AlphaBlendEnable = True;
SrcBlend = One;
DestBlend = One;
}
pass p2
{
vertexShader = compile vs_2_0 VS_L4();
pixelShader = compile ps_2_0 PS_L4();
AlphaBlendEnable = True;
SrcBlend = One;
DestBlend = One;
}
pass p3
{
vertexShader = compile vs_2_0 VS_L6();
pixelShader = compile ps_2_0 PS_L6();
AlphaBlendEnable = True;
SrcBlend = One;
DestBlend = One;
}
}
